1.設備簡介

ZMS型周邊傳動虹吸吸泥機，是城市水廠、城鎮污水處理廠常用于輻流式圓形沉淀池的吸泥設備。

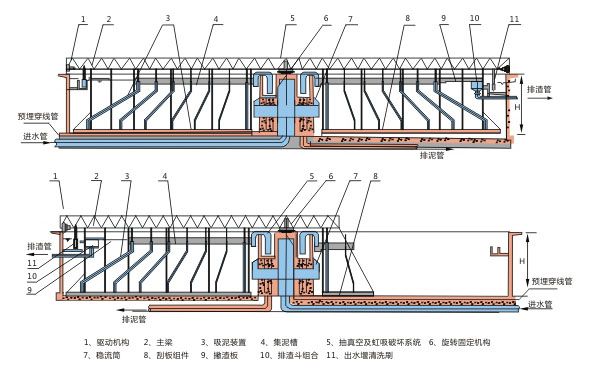

ZMS型周邊傳動虹吸吸泥機主要由半（全）橋架、驅動裝置、虹吸裝置、吸泥裝置、中心旋轉支座、集泥槽、導流筒、撇渣裝置、出水堰等部件組成。

運行時，由齒輪減速電機驅動橋架梁下的主動輪旋轉，同時帶動懸掛的排泥槽和吸泥管轉動，利用液面和池底之間的液位差產生靜壓的原理，將池底的沉泥經吸泥管匯入集泥槽至中心泥罐后排出，與此同時，水面的浮渣由撇渣裝置撇除。

2.工作原理

虹吸泥機原始位置在進水端，吸泥機從原始位置開始運行，液下泵開始運作，當水箱中的液位淹沒排泥管的出口時，排泥管里的空氣就被堵在排泥管中。

此時，通過水射器兩端流速不同而形成壓力差把排泥管中的空氣抽射出來，隨著排泥管中的空氣不斷被移除，排泥管中的水位在大力的作用下，不段上升，當排泥管中的真空度達到一定程度時，水就從排泥管中自動流出，這就形成了虹吸。

3.設備特點

（1）本機排泥系統采用大扁吸口吸泥，各根管路單獨自成系統，無死角，吸泥量和排泥濃度受錐形閥調節，容易控制；

（2）采用軸裝式減速驅動裝置與主動輪軸直聯傳動，結構緊湊，機械效率高，能邊走邊吸，效果顯著；

（3）沉淀池底為平底，土建不需設置坡角，；

（4）機械、電氣均設置過載保護，運行穩定可靠；

（5）操作維護管理方便，自動化程度高，可遠程控制。

4.設備材質

    A：碳鋼，內防腐采用環氧瀝青，也可襯膠、襯塑、四氟乙烯等；

5.技術參數

6.使用范圍

ZMS型周邊傳動虹吸吸泥機適用于池徑大于16m的輻流式沉淀池的排泥。
